Калибратор температуры КТ-5.1М используются в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке.
Назначение
-
Поверка и калибровка термометров сопротивления (ТС).
-
Поверка и калибровка термоэлектрических преобразователей (ТП).
-
Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом и др.
-
Поддержание холодных спаев термоэлектрических преобразователей при 0°С.
Воспроизводит температуры в диапазонах -50...+160°С и выпускается с цветным сенсорным дисплеем. На дисплее отображается текущая температура, текущая температура поддержания (уставка), время с момента выхода калибратора на уставку, мощность (выделяемая в элементах Пельтье или в нагревателях), скорость нагрева или охлаждения, количество фиксированных уставок, время нахождения на уставке до автомат. перехода к следующей, режим работы, шесть фиксированных уставок, результаты измерений прецизионного измерителя, графики хода температуры в калибраторы и измеряемых прецизионным измерителем температур. Установка температур поддержания (уставок) и режимы работы задаются при помощи сенсорного дисплея или при помощи компьютера.
Калибратор КТ-5.1М соответствует требованиям к эталонам 2-го разряда в отрицательной области температур по ГОСТ 8.558-2000 "Государственная поверочная схема для средств измерений температуры" и к эталонам 3-го разряда в положительной области температур. Калибраторы температуры серии КТ-5 полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Технические характеристики приборов позволяют производить поверку термометров сопротивления классов допуска «AA», «A», «B» и «C». Конструкция калибраторов позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Встроенный четырехканальный прецизионный измеритель позволяет без привлечения дополнительных приборов проводить поверку и калибровку термометров сопротивления, термоэлектрических преобразователей и термопреобразователей с унифицированным токовым выходом.
Калибратор КТ-5.1М состоит из следующих основных узлов: металлический блок с отверстиями для установки поверяемых термопреобразователей; эталонный термопреобразователь для определения температуры металлического блока и как следствие температуры проверяемых термопреобразователей; прецизионный измеритель-регулятор температуры, который регулирует температуру по эталонному термопреобразователю; холодильная установка на термоэлектрических элементах Пельтье.
Модель
|
КТ-5.1
|
|
||||
Диапазон воспроизводимых температур, °С *
|
-50...+160
|
|
||||
Допускаемая погрешность воспроизведения температуры,°С
|
± 0.04
|
|
||||
Нестабильность поддержания температуры за 30 минут, °С
|
±0.005
|
|
||||
Разность воспроизводимых температур в отверстиях одного диаметра, °С
|
±0.01
|
|
||||
Рабочая зона от дна отверстий, мм
|
0...60
|
|||||
Неоднородность температурного поля по высоте рабочей зоны, °С
|
± (0.03+0.0003•|t|)
|
|
||||
Дискретность задания температуры регулирования, °С
|
0.01
|
|||||
Разрешающая способность, °С
|
0.001
|
|||||
Время выхода на заданную температуру, мин
|
120
|
|||||
Диаметры отверстий в блоке (со вставкой КТВ-1.1), мм
|
4.5, 5.5, 2×6.5, 8.5, 10.5
|
|||||
Глубина отверстий в блоке, мм
|
160
|
|||||
|
||||||
Характеристики прецизионного измерителя
|
||||||
Количество каналов измерений
|
4
|
|||||
Ток питания ТС, мА
|
0.2
|
|||||
Диапазон измеряемого сопротивления, Ом
|
0.01...1500
|
|||||
Пределы допускаемой основной погрешности, Ом
|
±(0.0005+10-5•R)
|
|||||
Диапазон измеряемого напряжения, мВ
|
-300...+300
|
|||||
Пределы допускаемой основной погрешности, мВ
|
±(0.001+10-4•|U|)
|
|||||
Диапазон измеряемой силы тока, мА
|
-30...+30
|
|||||
Пределы допускаемой основной погрешности, мА
|
±(0.0001+2•10-4•|I|)
|
|||||
Встроенные блоки питания – напряжение / количество
|
24±2В / 2
|
|||||
Режимы измерений
|
Ω, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ТСПУ (ТСМУ)
|
|||||
НСХ ТС
|
10М, 50М, 100М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000
|
|||||
ИСХ ТС
|
4×МТШ-90
|
|||||
НСХ ТП
|
E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3
|
|||||
ТСПУ (ТСМУ)
|
0...5мА, 4...20мА, 0...20мА
|
|||||
|
||||||
Условия эксплуатации
|
||||||
напряжение питающей сети, В
|
220±22
|
|||||
нестабильность питающей сети, В
|
±4.4
|
|||||
частота питающей сети, Гц
|
50±1
|
|||||
температура окружающей среды, °С
|
+10...+35
|
|||||
относительная влажность, %
|
10...80
|
|||||
атмосферное давление, кПа
|
84...106.7
|
|||||
Потребляемая от сети мощность, Вт
|
360
|
|||||
Размеры, мм
|
260 x 320 x 270
|
|||||
Масса, кг
|
12
|
|
||||
Связь с компьютером
|
RS-232C, USB, LAN
|
R - измеряемое сопротивление в Омах, U - измеряемое напряжение в мВ, I – измеряемая сила тока в мА .
Дополнительное оборудование.
-

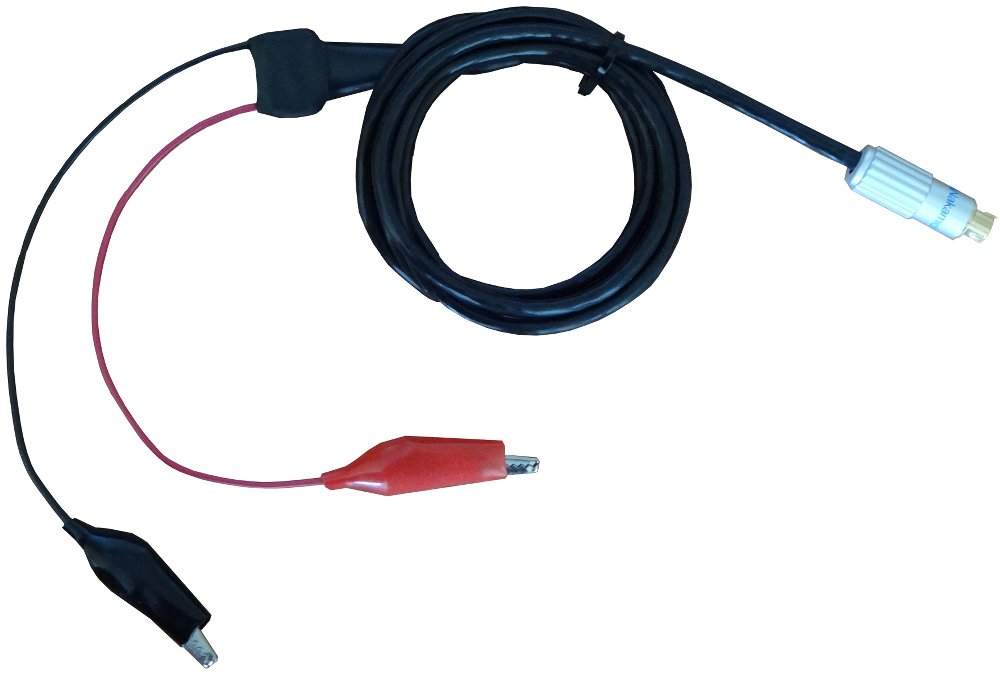

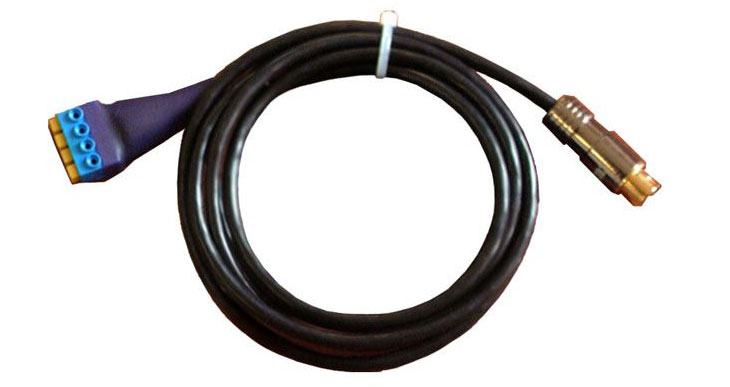

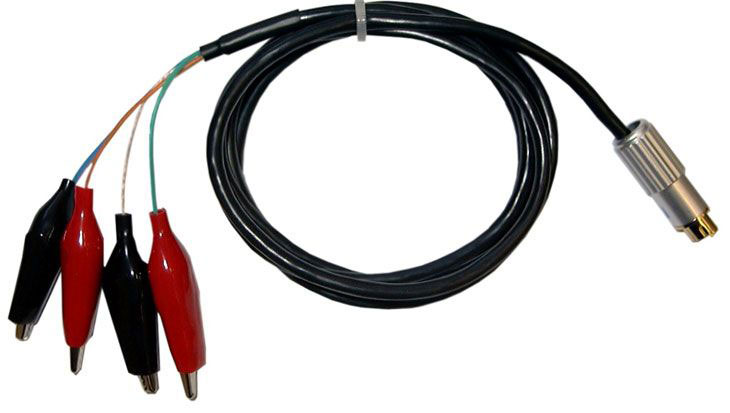

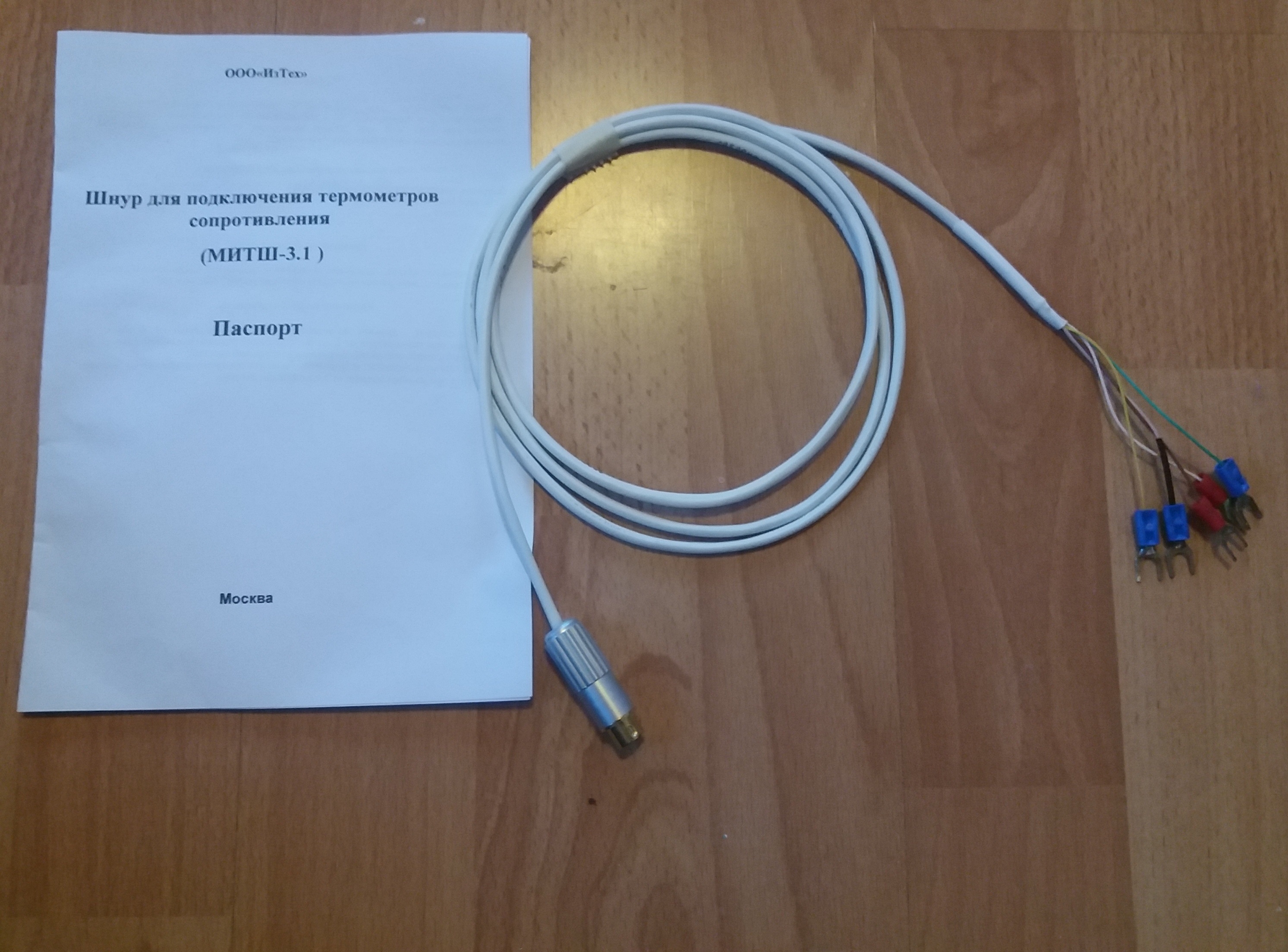

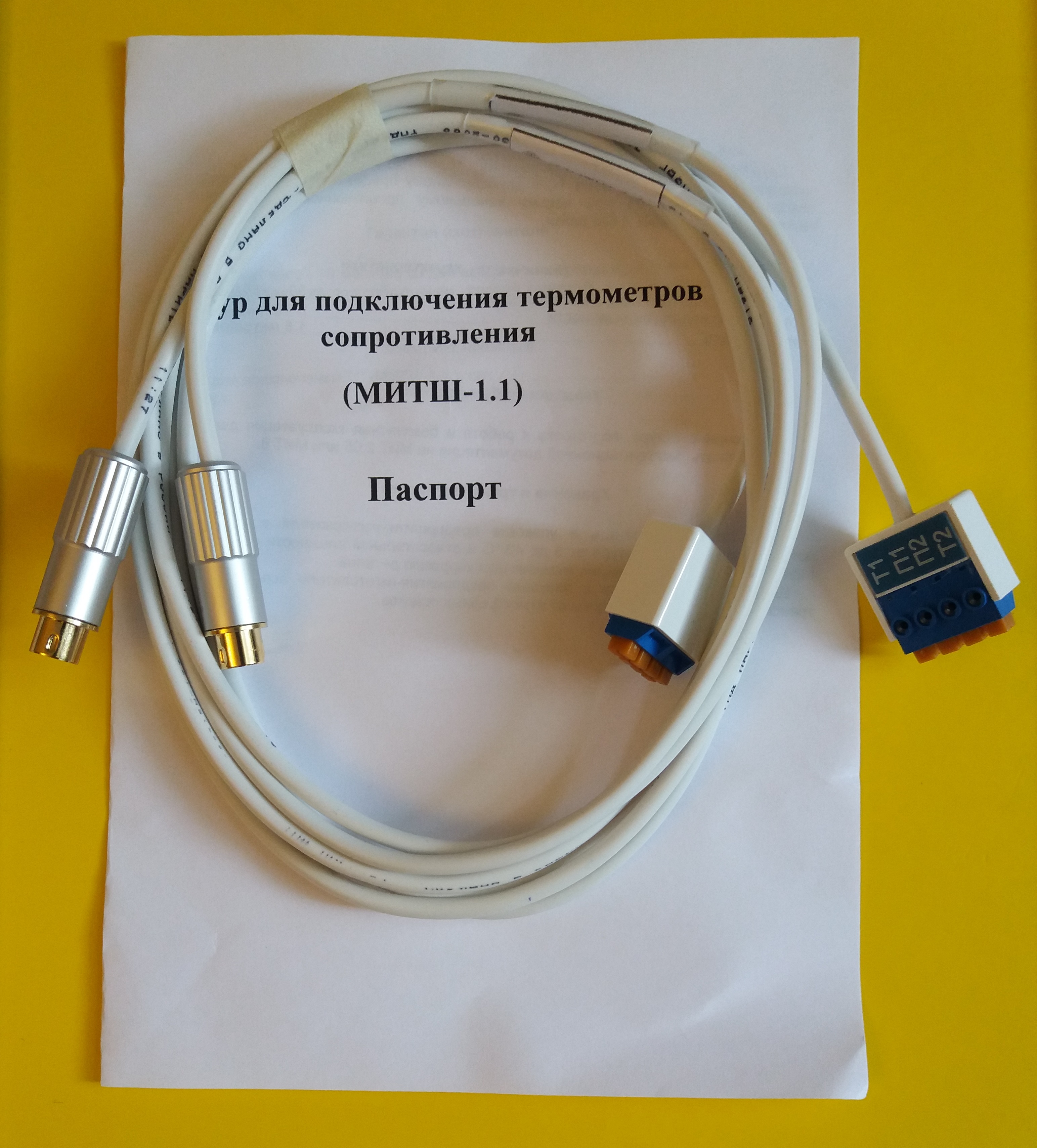

Шнуры для подключения ТС.
-

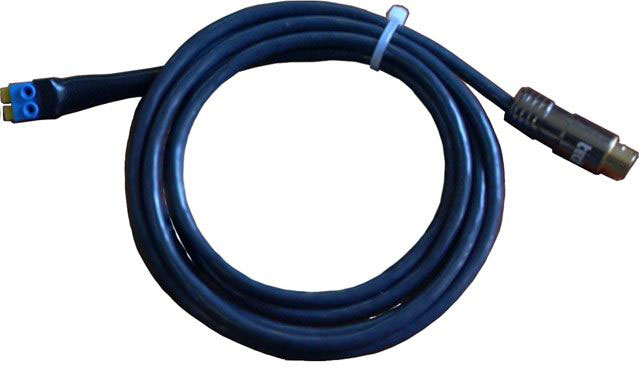

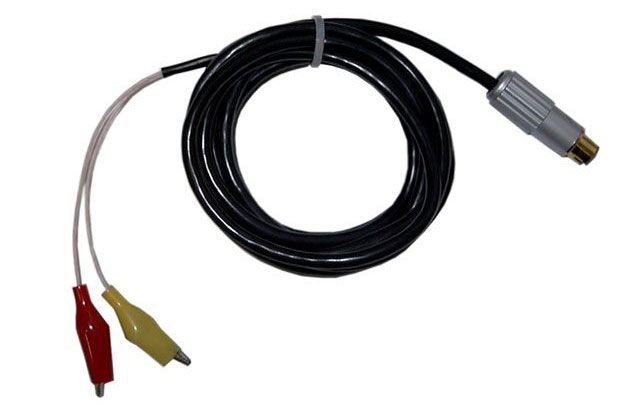

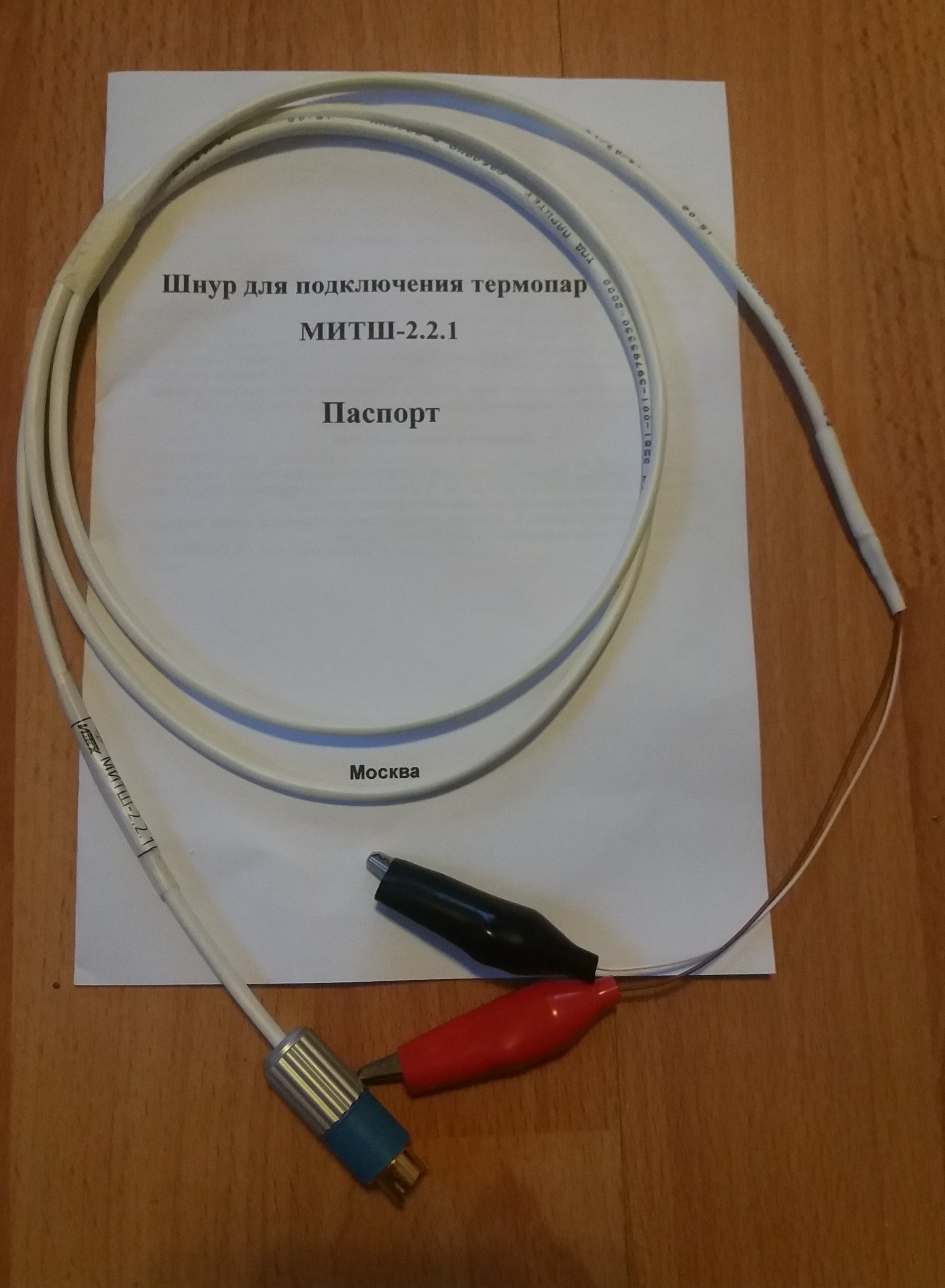

Шнуры для подключения ТП.
-

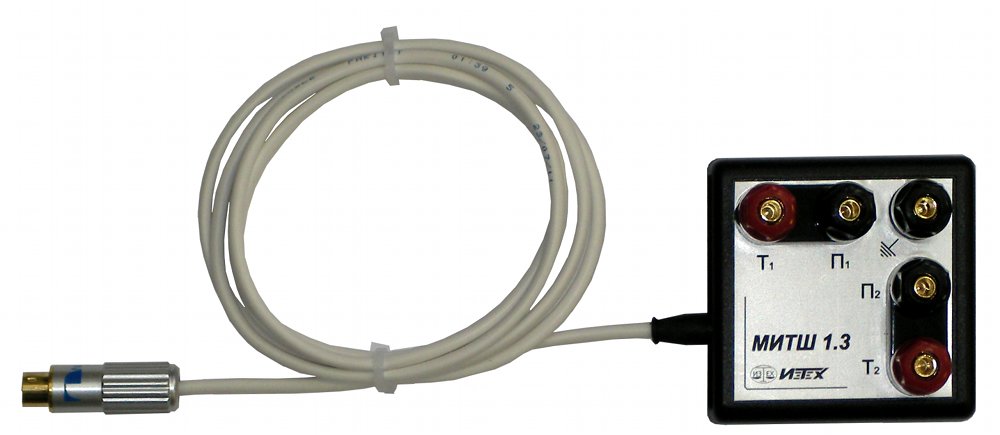

Шнур для подключения эталонных мер.
-
Шнур переходник.
-
Шнур для измерения силы тока.
-
Сменная вставка.
