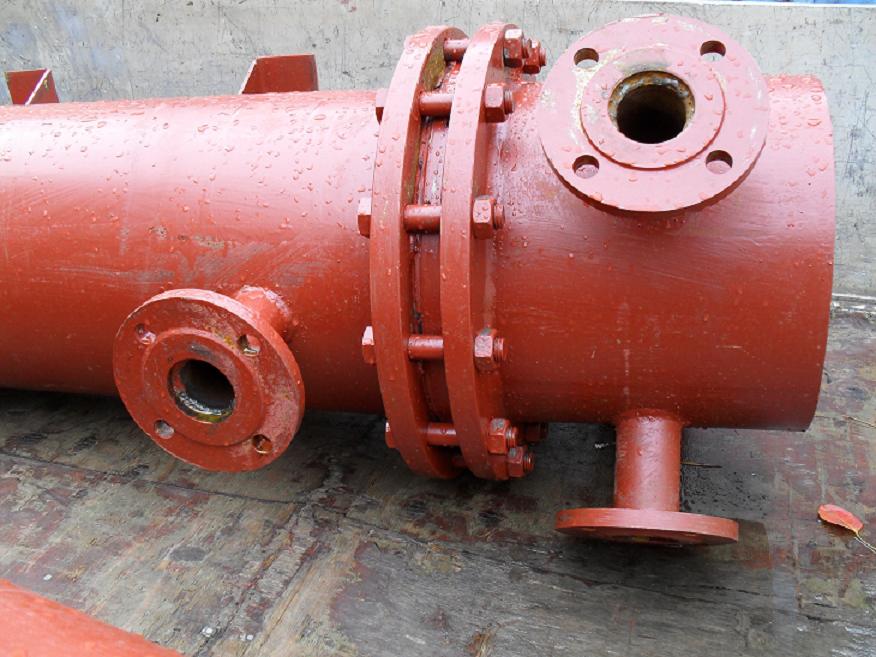

Охладители выпара предназначены для конденсации максимального количества пара из отводимой от деаэратора парогазовой смеси и утилизации тепла этого пара. Охладители состоят из горизонтального корпуса, в котором размещена трубная система из латунных или нержавеющих трубок. Внутри трубок движется химически очищенная вода, которая затем направляется в деаэратор.
Технические характеристики:
|
Охладитель выпара |
ОВА-2 |
ОВА-8 |
ОВА-16 |
|
Давление, МПа - в трубной системе - в корпусе |
0,4 0,01-0,07 |
0,4 0,01-0,07 |
0,4 0,01-0,07 |
|
Среда - в трубной системе - в корпусе |
вода пар, вода |
вода пар, вода |
вода пар, вода |
|
Температура среды, °С - в трубной системе - в корпусе |
10 – 80 104,0 |
10 – 80 104,0 |
10 – 80 104,0 |
|
Масса, кг |
230 |
350 |
670 |
