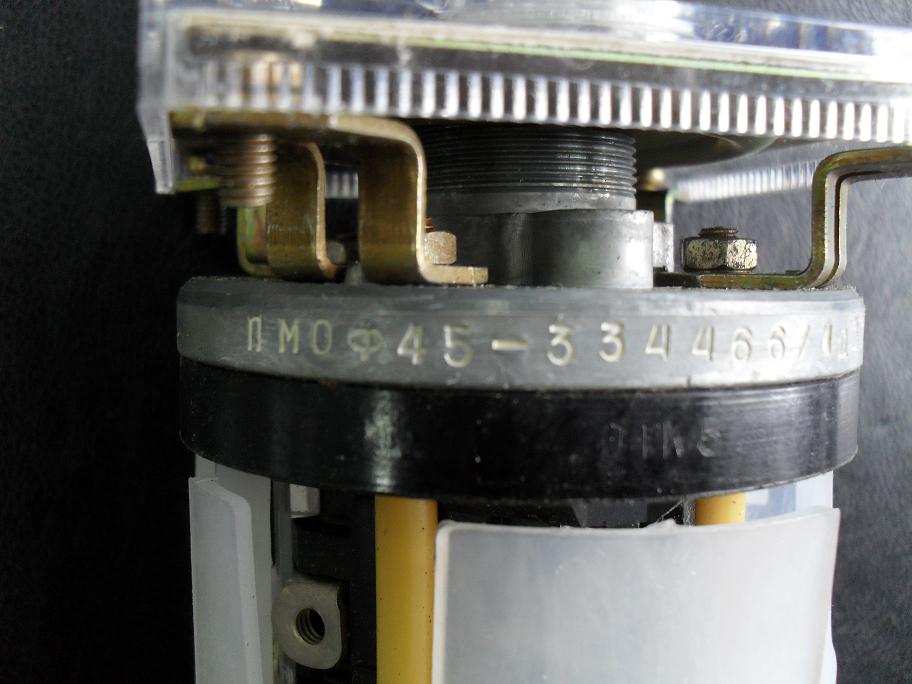

Переключатель ПМОФ45-334466/IIД27У3

Распродажа переключатель ПМОФ45-334466/IIД27У3
цена - 960,00 руб. с НДС

Переключатели серии ПМО предназначены для коммутации электрических цепей управления, сигнализации и защиты напряжением от 12 до 220 В постоянного тока и от 24 до 380В переменного тока частотой 50, 60 и 400 Гц при токах от 0,25 до 6,3А в стационарных установках.

Технические характеристики:

Структура условного обозначения ПМОХХ-ХХХХХХ/Х-ДХ:

  • ПМО- переключатель малогабаритный общепромышленный;
  • Х - конструктивное исполнение: В -с самовозвратом; Ф -с фиксацией; ВФ - с самовозвратом и фиксацией; ФЗ- с фиксацией и замком;
  • Х - положение фиксации (45 -45С, 90 -90С);
  • ХХХХХХ - подвижные контакты (от 1 до 103 -по табл. 4 и 7);
  • Х - исполнение по установке относительно панели: I -с монтажной стороны; II - с фасадной стороны;
  • ДХ - номер схемы сборки в соответствии с табл. 7 (Д1...Д41; Д83...Д87; Д134);
  • Х3 - климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.
