Термостаты жидкостные переливные прецизионные серии ТПП-1 (-75… +300°С)



Жидкостные переливные термостаты (криостаты) серии ТПП-1 предназначены для воспроизведения температур в диапазоне -75… +300°С. Совместно с образцовым термометром сопротивления ТСПВ и прецизионным измерителем температуры МИТ 8 образуют универсальную систему для поверки термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), манометрических термометров, жидкостных стеклянных термометров и комплектов разностных термометров для теплосчетчиков. Высокие метрологические характеристики позволяют использовать термостаты серии ТПП-1 (при условии использования металлического выравнивающего блока) для поверки и калибровки эталонных (2-го и 3-го разрядов) термопреобразователей сопротивления и равноделенных жидкостных стеклянных термометров с ценой деления 0,01°С. Важной особенностью термостатов ТПП-1 является высокие (нормированные) метрологические характеристики в приповерхностном слое, что позволяет поверять ТС с небольшой погружаемой частью. Конструкция ТПП-1 позволяет применять его в качестве термостата для ампул реперных точек международной температурной шкалы МТШ-90: тройной точки ртути (-38.83440°С), тройной точки воды (0.01000°С), точки плавления галлия (29.76460°С), точки затвердевания индия (156.5985°С) и точки затвердевания олова (231.9280°С).



Выпускаются четыре модификации термостата ТПП-1: ТПП-1.0 с диапазоном воспроизводимых температур +35… +300°С, ТПП-1.1 с диапазоном воспроизводимых температур -40… +100°С, ТПП-1.2 с диапазоном воспроизводимых температур -60… +100°С и ТПП-1.3 с диапазоном воспроизводимых температур -75… +100°С. В качестве теплоносителя, в зависимости от воспроизводимых температур, используются: этиловый спирт (-75… +5°С), дистиллированная вода (+5… +80°С) и кремнийорганическая жидкость марки ПФМС-4 (+80… +300°С). В диапазоне температур +80… +250°С допускается использование полиметилсилоксановой жидкости марки ПМС 100.



Термостат состоит из переливной ванны, перемешивающего устройства, прецизионного регулятора температуры РТП-8.1 и холодильного агрегата (ТПП-1.1, ТПП-1.2, ТПП-1.3). Для удобства пользователей и повышения надежности регулятор температуры сделан выносным (на длинном кабеле), что позволяет избежать контакта регулятора с теплоносителем. Установка температуры осуществляется на регуляторе при помощи ручки управления. Дискретность задания температуры регулирования – 0.01°С. Текущая температура отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. Программное обеспечение позволяет калибровать термостат для точного воспроизведения заданной температуры.



Технические характеристики:
Модификация
ТПП – 1.0
ТПП - 1.1
ТПП - 1.2
ТПП - 1.3
Полный диапазон воспроизводимых температур, °С
+35…+300
-40…+100
-60…+100
-75…+100
Теплоноситель - этиловый спирт
Диапазон воспроизводимых температур, °С
-
-75…-60
Стабильность поддержания температуры, °С
-
±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм
-
±0.04
на глубине от 30 до 450 мм
-
±0.04
Диапазон воспроизводимых температур, °С
-
-40…+5
-60…+5
Стабильность поддержания температуры, °С
-
±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм
-
±0.01
на глубине от 30 до 450 мм
-
±0.01
Теплоноситель - дистиллированная вода
Диапазон воспроизводимых температур, °С
-
+5…+35
Стабильность поддержания температуры, °С
-
±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм
-
±0.01
на глубине от 30 до 450 мм
-
±0.01
Диапазон воспроизводимых температур, °С
+35…+80
Стабильность поддержания температуры, °С
±0.004… ±0.01 *
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм
±0.01… ±0.02 *
на глубине от 30 до 450 мм
±0.005
Теплоноситель - ПФМС 4
Диапазон воспроизводимых температур, °С
+80…+300
+80…+100
Стабильность поддержания температуры, °С
±0.01… ±0.02 *
±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм
±0.01… ±0.03 *
±0.01
на глубине от 30 до 450 мм
±0.01
±0.01
Погрешность непосредственного сличения термопреобразователей в металлическом блоке, °С
0.001
Время выхода на заданную температуру, мин
150
240
Рабочее пространство
диаметр, мм
80
глубина, мм
от 10 до 450
Объём заливаемого теплоносителя, л
8

Условия эксплуатации
напряжение питающей сети, В
220±22
нестабильность питающей сети, В
±4.4
частота питающей сети, Гц
50±1
температура окружающей среды, °С
+15…+25
относительная влажность, %
30… 80
атмосферное давление, кПа
84… 106.7
Потребляемая от сети мощность, Вт
600
1100
2000
2500
Размеры, мм
410 x 480 x 1100
610 x 480 x 1100
Масса, кг
35
50
65
70
Связь с компьютером
RS-232C
*) В зависимости от воспроизводимой температуры.

Дополнительное оборудование.
  • Металлический выравнивающий блок.
  • Крышка для установки термопреобразователей с возможностью регулировки глубины погружения.
  • Насос центробежный НЦ-1.
  • Крышка для поверки поверхностных термопреобразователей.
  • Вытяжной шкаф ШВ-1.
  • Кремнийорганические жидкости (масла) ПФМС-4, ПМС-100.

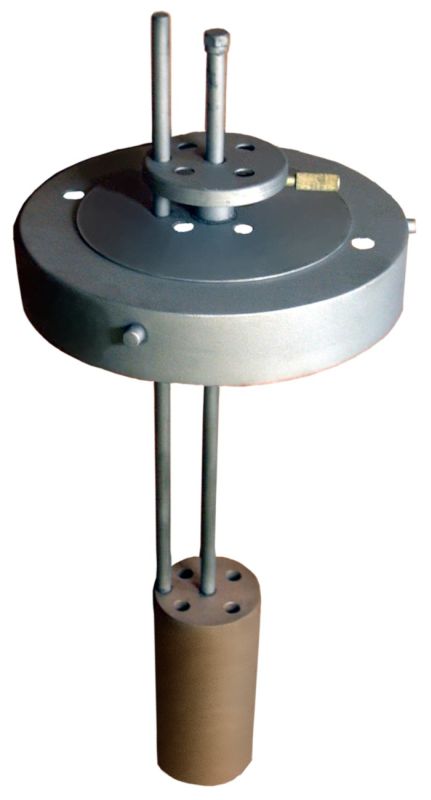

Металлический выравнивающий блок предназначен для поверки и калибровки эталон­ных термопреобразователей мето­дом непосредствен­ного сличения.  При этом обеспечива­ется погрешность сличе­ния ±0.001ºС. Блок рассчитан на одновре­менную уста­новку четырех термо­преобразова­телей диаметрами 6 мм. По специальному заказу возможно изготовление блока с каналами других диаметров.

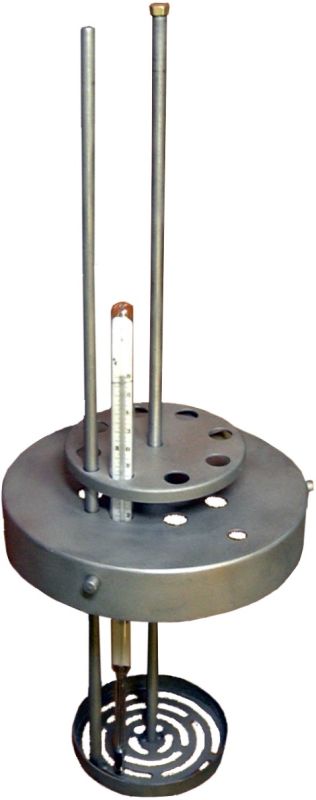

Крышка для установки термопреобразователей с возможностью регулировки глубины по­гружения предназначена для установки в термостат термопреобразователей сопро­тивления, термоэлектрических преобразовате­лей, жид­костных стек­лянных термометров. Диапазон ре­гулировки глубины погружения - 20… 250 мм.

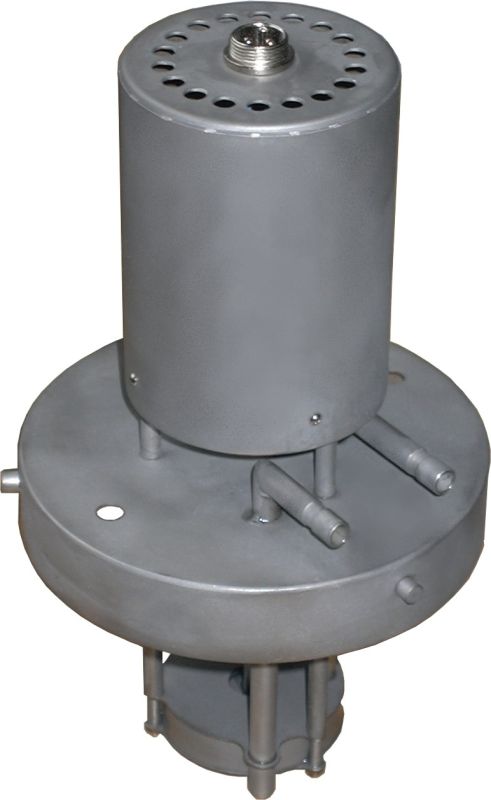

Насос центробежный НЦ-1 предназначен для обеспечения циркуляции жидкости между термостатом ТПП-1 и внешним объектом. Насос должен использоваться для термостатирова­ния, нагрева или охлаждения внешних объектов. Все соприкасающиеся с жидкостью детали выполнены из нержавеющей стали.

Комплект поставки НЦ-1:
  • центробежный насос - 1 шт;
  • блок питания - 1 шт;
  • паспорт - 1 экз.
Технические характеристики.
  • Скорость перекачивания, л/мин - 2.2 *
  • Создаваемое давление, мм водяного столба - 1700 *
  • Напряжение питания, В- 12… 24
*) При напряжении питания 12 В.

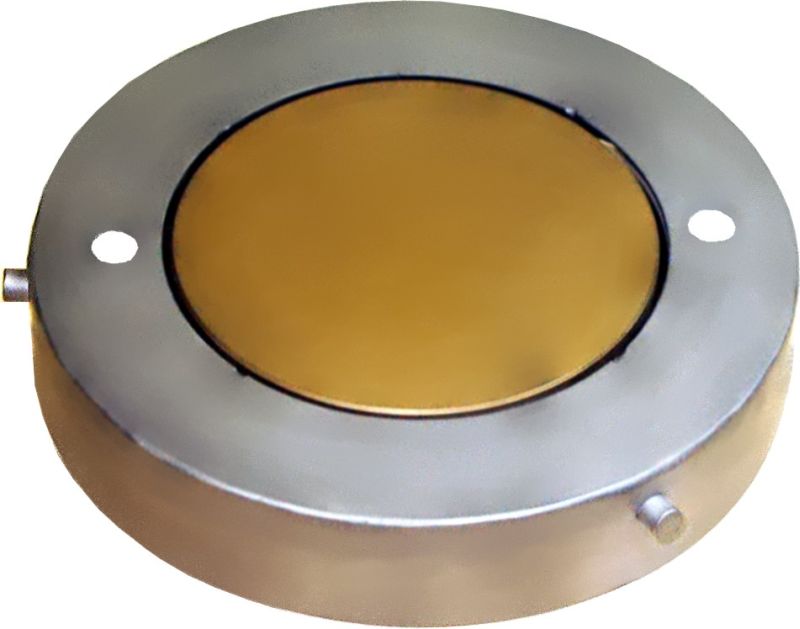

Крышка для поверки поверхностных термопреобразователей. Диапазон воспроизводи­мых температур определяется моделью используемого термостата.
Технические характеристики.
  • Погрешность воспроизведения температур, ºС - 1
  • Диаметр рабочей зоны, мм - 80

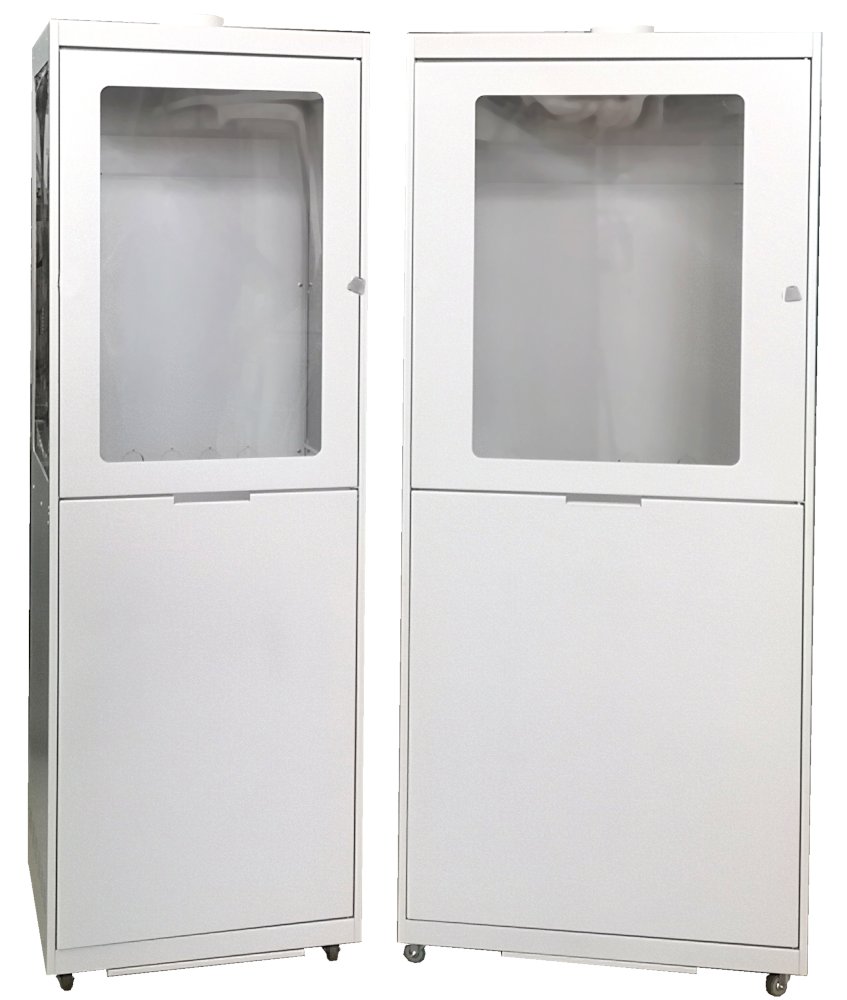

Шкаф вытяжной ШВ-1 предназначен для установки в него термостата переливного пре­цизионного ТПП-1.0 с целью защиты атмосферы помещения от вредных паров, выделяемых при нагреве теплоносителя в термостате.

Технические  характеристики.
  • Габаритные размеры, мм - 640 x 2000 x 680
  • Масса, кг - 30

Комплект поставки:
  • переливная ванна - 1 шт;
  • устройство для перемешивания - 1 шт;
  • шторка для регулирования высоты перелива - 1 шт;
  • крышка для установки термопреобразователей Ø 6, 8, 10 мм - 1 шт;
  • регулятор температуры РТП-8.1 - 1 шт;
  • компакт-диск с программным обеспечением - 1 шт;
  • шнур связи с компьютером - 1 шт;
  • шнур для подключения регулятора к перемешивающему устройству - 1 шт;
  • сетевой шнур - 1 шт;*
  • руководство по эксплуатации - 1 экз;
  • паспорт - 1 экз.
