Калибратор температуры поверхностный КТП-1 (+40… +600°С)

Калибратор температуры



Калибраторы температуры поверхностные КТП-1 предназначены для воспроизведения температуры поверхности в диапазоне +40… +600°С.

КТП-1 должны использоваться в качестве поверочной установки для определения статических характеристик преобразования различных типов поверхностных СИ температуры при их производстве, поверке и калибровке.



Основными узлами калибратора являются: металлический (бронзовый) блок с открытой рабочей поверхностью, эталонный платиновый термометр сопротивления, прецизионный измеритель/регулятор температуры. Металлический блок предназначен для обеспечения хорошей тепловой связи между рабочей поверхностью и эталонным платиновым термометром сопротивления. Эталонный платиновый термометр сопротивления, устанавливаемый в отверстие металлического блока на расстоянии пяти миллиметров от рабочей поверхности, выполняет функцию носителя температурной шкалы и используется для измерения температуры рабочей поверхности. По эталонному платиновому термометру сопротивления осуществляется регулирование температуры прецизионным измерителем/регулятором.



Текущая температура калибратора (температура рабочей поверхности) отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. После выхода калибратора на заданную температуру (уставку) во вспомогательной строке дисплея появится таймер, который в часах и минутах будет отображать время с момента выхода калибратора на уставку. Установка температуры осуществляется при помощи ручки управления. В комплект поставки входит программное обеспечение, которое позволяет калибровать прибор для точного воспроизведения заданной температуры.



Файлы для скачивания:

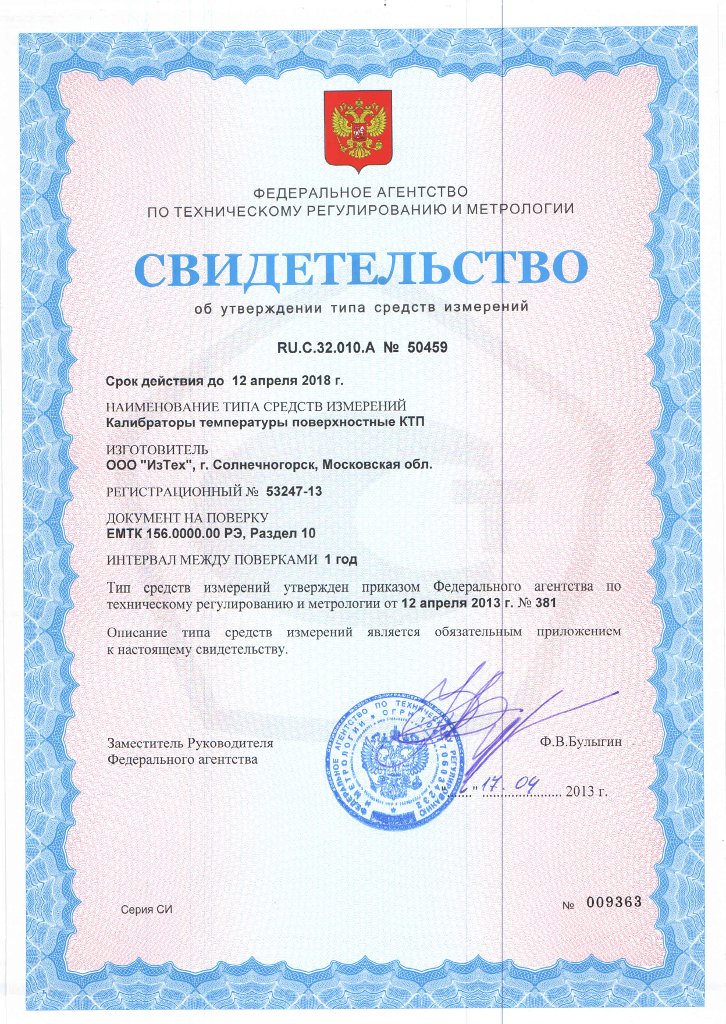

Image icon Свидетельство об утверждении типа средств измерения
Технические характеристики:



Диапазон воспроизводимых темпе­ратур, °С
+40…+600
Допускаемая по­грешность воспроизведения температуры, °С
± [0.2+0.003*t]
Градиент температуры по радиусу рабочей зоны поверхности, °С
± [0.1+0.002*t]
Нестабильность поддержания температуры, °С
±0.1
Разрешающая способность, °С
0.1
Время выхода на заданную температуру, мин
80
Время охлаждения от 600 °С до 100 °С, мин
240
Диаметр рабочей зоны поверхности, мм
60
Условия эксплуатации

     напряжение пи­тающей сети, В
220±22
     нестабильность пи­тающей сети, В
±4.4
     частота пи­тающей сети, Гц
50±1
     температура ок­ружающей среды, °С
+10…+35
     относительная влажность, %
10… 80
     атмосферное давление, кПа
84… 106.7
Потребляемая от сети мощность, Вт
1000
Размеры, мм
205x175x345
Масса, кг
10
Связь с компьютером
RS-232C
t — уставка калибратора в °С.



Комплект поставки:
  • калибратор температуры поверхностный КТП-1 - 1 шт;
  • эталонный платиновый ТС - 1 шт;
  • компакт-диск с программным обеспечением -  1 шт;
  • руководство по эксплуатации -  1 экз;
  • кабель связи прибора с ПК через интерфейс RS-232С - 1 шт;
  • кабель удлинительный для эталонного платинового ТС (используется при поверке)  - 1 шт;
  • сетевой шнур - 1 шт.
