Измеритель температуры двухканальный прецизионный МИТ 2.05М

Измеритель температуры МИТ 2.05М
Цена требует уточнения



Двухканальный прецизионный измеритель температуры МИТ 2.05М предназначен для измерения температуры, в том числе при проведении поверочных (калибровочных) работ.
В качестве первичных преобразователей температуры могут использоваться термопреобразователи сопротивления (ТС) по ГОСТ 6651-94 и термоэлектрические преобразователи с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ Р 8.585-2001. Прецизионные измерения температуры осуществляются при использовании эталонных (образцовых) первичных преобразователей температуры: платиновых термометров сопротивления (ТСПВ, ПТС-10 и других) со статическими характеристиками преобразования, представленными в виде коэффициентов функции отклонения МТШ-90; термоэлектрических преобразователей ППО(S) со статическими характеристиками преобразования, представленными в виде таблицы зависимости термоЭДС от температуры (ГОСТ Р 8.611-2005).
МИТ 2.05М имеет два входных канала, которые могут измерять сигналы от разных датчиков: температуры, напряжения, сопротивления. При измерении температуры прибор сначала измеряет сопротивление ТС или термоЭДС ТП, а затем по стандартным или индивидуальным статическим характеристикам преобразования вычисляет температуру в градусах Цельсия. Индивидуальные статические характеристики эталонных термопреобразователей вводятся в МИТ 2.05М либо при помощи клавиатуры прибора, либо с персонального компьютера (программное обеспечение входит в комплект поставки).

Области применений

-Прецизионные измерения температуры. В этом применении МИТ 2.05М используется в качестве эталонного цифрового термометра (2-го разряда) как в комплекте с эталонным термопреобразователем сопротивления, так и в комплекте с эталонным термоэлектрическим преобразователем.

-Поверка первичных термопреобразователей (ТС и ТП) методом непосредственного сличения с эталонным термометром. При этом один канал МИТ служит прецизионным цифровым термометром, а другой – измерителем поверяемого первичного преобразователя. Результаты поверки могут отображаться, как в Омах (мВ), так и в °С. Метрологические характеристики МИТ 2.05М позволяют использовать его при поверке комплектов термометров, применяемых в теплосчетчиках.
-Поверка жидкостных, манометрических, дилатометрических, цифровых термометров, термопреобразователей с унифицированным токовым выходом. При этом прецизионный измеритель температуры МИТ 2.05М используется в качестве эталонного цифрового термометра.
-Поверка (аттестация) термостатов (ТПП-1, Т-2 и других) и калибраторов температуры (КТ-1, КТ-2, КТ-3 и других). В этом применении МИТ 2.05М используется в качестве двухканального эталонного цифрового термометра.
-Измерение времени тепловой инерции первичных преобразователей температуры. Для этого в приборе предусмотрен режим с малым временем измерения (0.3 с) и предусмотрена возможность регистрации результатов измерений на компьютере.
-Аттестация температурных полей испытательного оборудования: климатических камер, сушильных шкафов, печей, автоклавов.


Измеритель температуры МИТ 2.05М Измеритель температуры МИТ 2.05М Измеритель температуры МИТ 2.05М Измеритель температуры МИТ 2.05М Измеритель температуры МИТ 2.05М





Файлы для скачивания:
Image icon Сертификат
Технические характеристики:



Термометры сопротивления

R0 = 10 Ом

R0 = 100 Ом

Ток питания термометров, мА

1

1

Диапазон измерений температуры, °С

-200 - 962

-200 - 500

Предел допускаемой основной погрешности, °С

±(0.015+10-5*t)

±(0.004+10-5*t)

Термоэлектрические преобразователи

E, J, M, T, K, N, L

R, S, B, A-1, A-2, A-3

Предел допускаемой основной погрешности, °С

±0.1

±0.2





Ток питания ТС, мА

1

Диапазон измеряемого сопротивления, Ом

0.01… 300

Пределы допускаемой основной погрешности, Ом

±(0.0005+10-5*R)

Диапазон измеряемого напряжения, мВ

-300… +300

Пределы допускаемой основной погрешности, мВ

±(0.001+10-4*U)

Дополнительная погрешность, % / °C

2·10-4

Время измерений, с

0.3, 2.5

Количество каналов измерений

2

НСХ ТС

10М, 50М, 100М, 10П, 50П, 100П, Pt10, Pt50, Pt100

НСХ ТП

E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3

Калибровочные характеристики эталонных ТС

2 индивидуальные МТШ-90

Калибровочные характеристики эталонных ТП

2 индивидуальные ППО(S)

Время установления рабочего режима, с

10

Нормальные условия эксплуатации

напряжение питания, В (постоянного тока)

1.5… 4 (2 элемента «АА»)

температура окружающей среды, °С

+15…+25

относительная влажность, %

10… 80

атмосферное давление, кПа

84… 106.7

Рабочие условия эксплуатации

напряжение питания, В (постоянного тока)

1.5… 4 (2 элемента «АА»)

температура окружающей среды, °С

+10…+40

относительная влажность, %

10… 80

атмосферное давление, кПа

84… 106.7

Потребляемая мощность, мВт

50

Размеры, мм

80 x 120 x 30

Масса, кг

0.2

Связь с компьютером

RS232
t - измеряемая температура в °С, R - измеряемое сопротивление в Омах, U - измеряемое напряжение в мВ.
*) Пределы допускаемой основной погрешности приведены без учета погрешности датчиков температуры.


Измеритель температуры МИТ 2.05М Измеритель температуры МИТ 2.05М Измеритель температуры МИТ 2.05М Измеритель температуры МИТ 2.05М Измеритель температуры МИТ 2.05М





Дополнительные оборудование.

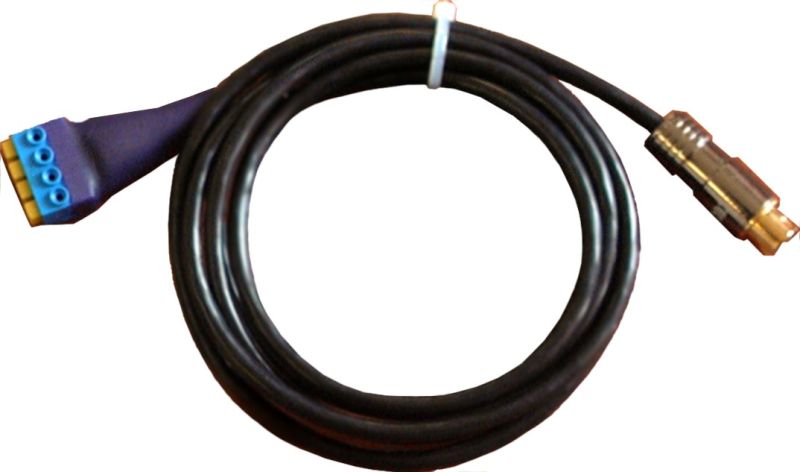

Шнур для подключения ТС (МИТШ-1.1) предназначен для подключения термометров сопротивления к МИТ 2.05 по 4-х проводной схеме соединения без пайки. Шнур МИТШ-1.1 представляет собой переходник с разъема для подключения первичных преобразователей температуры (MiniDin 6) на нажимной 4-х контактный клемник. Шнур может использоваться с любыми типами ТС, в том числе эталонными. Стандартная длина шнура – 1.5 м.

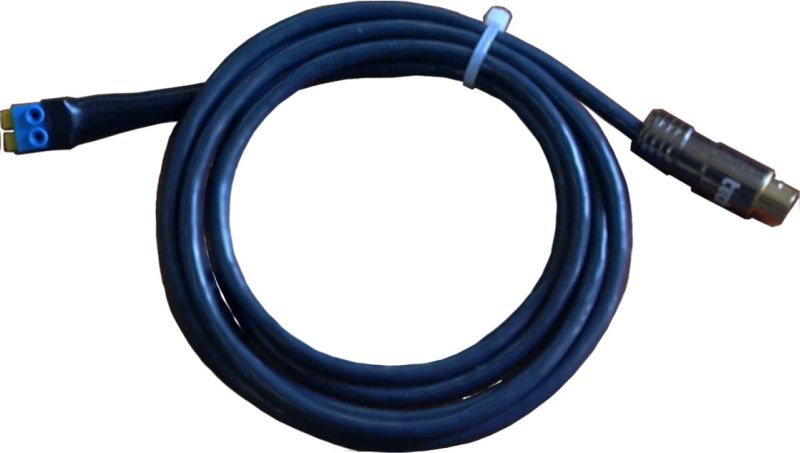

Шнур для подключения ТП (МИТШ-2.1.1) предназначен для подключения термоэлектрических преобразователей к МИТ 2.05 без пайки. Шнур МИТШ-2.1.1 представляет собой переходник с разъема для подключения первичных преобразователей температуры (MiniDin 6) на нажимной 2-х контактный клемник. В шнур МИТШ-2.1.1 встроен ТС (Pt100) для компенсации холодных спаев ТП. Шнур для подключения ТП может использоваться с любыми типами термоэлектрических преобразователей, в том числе эталонными. Стандартная длина шнура – 1.5 м.
Шнур для подключения эталонных мер (МИТШ-3.1) предназначен для подключения к МИТ 2.05 эталонных мер электрического сопротивления и напряжения при проведении поверки или калибровки прибора. Стандартная длина шнура – 1.5 м.
Шнур-переходник MiniDin 6 - РС 7 (МИТШ-4.1) предназначен для подключения к МИТ 2.05 первичных преобразователей температуры (ТС, ТП), снабженных разъемом РС 7. Разъемы РС 7 длительное время использовались для подключения первичных преобразователей температуры (ТС, ТП) к МИТ 8. Стандартная длина переходника – 0.3 м.
Зарядное устройство с двумя аккумуляторами «АА».
